輸入/輸出模塊 JBF4141

來源： 未知 日期：06-17 屬于：青鳥消防自動報警

技術參數列表

使用環境
工作溫度	-10~+55℃
貯存溫度	-20~+65℃
相對濕度	≤95%（無凝露）
電氣特性
工作電壓	DC18V-28V，調制型，控制器提供
監視電流	≤0.25mA（DC24V）
報警電流	≤1mA（DC24V）
觸點容量	DC30V /2A
射頻電磁場輻射抗擾度	30V/M
確認燈	監視狀態時輸入動作燈紅色閃亮、輸出動作燈紅色閃亮，動作狀態時輸入動作燈紅色常亮、輸出動作燈紅色常亮，故障狀態時輸入端發生故障輸入動作燈不亮、輸出端發生故障輸出動作燈不亮
通訊特性
編址方式	使用專用電子編碼器
編址范圍	1-200
線制	兩線制，信號線無極性
通訊距離	1500m
兼容性
兼容性	可用于JBF-11SF系列及JBF50系列控制器
機械特性
外殼材質	ABS
外觀	PANTONE Warm Gray 1 C 米白色
產品重量	124g
防護等級	IP20
外形尺寸	85mm長×85mm寬×41mm厚（含底座）
執行標準
執行標準	GB16806-2006《消防聯動控制系統》

結構特征、安裝與布線

采用明裝方式，通過預埋盒或使用膨脹螺絲將底座固定在墻上，安裝孔距為60mm。
使用專用電子編碼器對其設定地址碼（1-200）。
L1端子4、L2端子5分別接信號線L1和L2，無極性，信號線采用ZR-RVS-2×1.5mm²雙絞線。
模塊主體應在布線檢查后、調試之前安裝，防止因不恰當安裝作業造成損失。

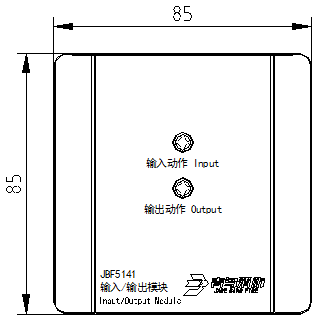

外形結構圖

安裝尺寸圖

接線示意圖

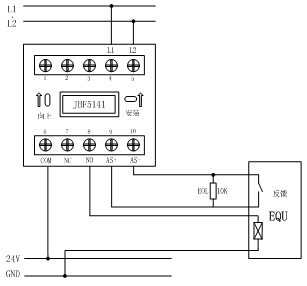

有源輸出

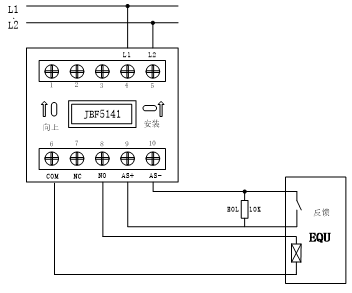

無源輸出

說明

L1端子4、L2端子5分別接信號線L1和L2，無極性。

輸入功能

AS+端子9、AS-端子10接應答（無源觸點），且需在監視設備的動合端并聯10KΩ終端電阻。

輸出功能

a.無源輸出時，NO端子8、COM端子6接被控設備（無源觸點），模塊啟動后NO端子8和COM端子6切換為閉合狀態。
b.有源輸出時，DC24V電源線正極接COM端子6，DC24V電源線負極與NO端子8接被控設備。模塊啟動后NO端子8和COM端子6切換為閉合狀態，電源線正極導通。
注：有源輸出時DC24V電源需由現場提供，模塊不提供。
