防爆消火栓按鈕（本安型）JBF4123A-EX

來源： 未知 日期：06-11 屬于：青鳥消防自動報警

功能特點

兼顧JBF4123A消火栓按鈕的各項功能。

防爆類型為本質安全型。適用于工業與民用建筑中存在易燃易爆氣體的危險場所（1區、2區）。

使用時必須配接安全柵，每只安全柵后所帶防爆型消火栓按鈕≤10只，每個報警回路使用安全柵的數量不得超過6只。

兩線制，信號線無極性，功耗低，通訊距離1500m。配接的安全柵兩線制，信號線有極性。

技術參數列表

使用環境
工作溫度	-10~+50℃
貯存溫度	-20~+55℃
相對濕度	≤95%（無凝露）
防爆特性
防爆標志	Exib IIC T6 Gb
電氣特性
工作電壓	DC18V-28V，調制型，控制器提供（須由安全柵供電）
監視電流	≤0.3mA（DC24V）
報警電流	≤1mA（DC24V）
確認燈	監視狀態時啟動燈紅色閃亮，報警狀態時啟動燈紅色常亮，消防水泵啟動后回答燈綠色常亮
通訊特性
編址方式	使用專用電子編碼器
編址范圍	1-200
線制	兩線制，信號線無極性
通訊距離	1500m
兼容性
兼容性	可用于JBF-11SF系列及JBF50系列控制器
機械特性
外殼材質	ABS
外觀	PANTONE Q510-5-3 紅色
產品重量	160g
外形尺寸	90mm長×90mm寬×52mm厚（含底座）
執行標準
執行標準	GB16806-2006《消防聯動控制系統》 GB3836.1-2010《爆炸性氣體環境用電氣設備第1部分：設備通用要求》 GB3836.4-2010《爆炸性氣體環境用電氣設備第4部分：本質安全型“i”保護的設備》標準

結構特征、安裝與布線

安裝應按照GB3836.15-2000《爆炸性氣體環境用電氣設備第15部分：危險場所電氣安裝（煤礦除外）》的有關規定進行。
使用專用電子編碼器對其設定地址碼（1-200）。
安全柵應安裝在非防爆區域，安全柵端子1、2分別接信號線L1、L2，務必區分正負極性，不得接反，否則不能正常工作。安全柵端子3、4分別接消火栓按鈕端子1、2。
信號線采用ZR-RVS-2×1.5mm²雙絞線。
按鈕主體應在布線檢查后、調試之前安裝，防止因不恰當安裝作業造成損失。

外形結構圖

安裝尺寸圖

配接底座

消火栓按鈕配接JBF-VB4501A型底座。

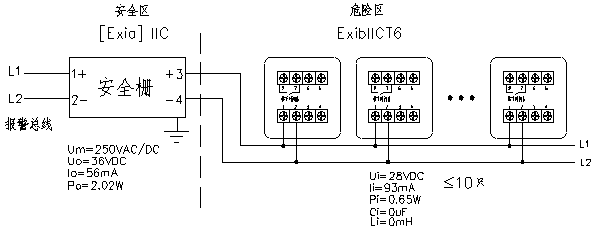

接線示意圖

說明

本安系統參數匹配須遵循如下原則：
Uo ≤ Ui；Io ≤ Ii；Po ≤ Pi；Cc ≤ Co-Ci；Lc ≤ Lo-Li
其中：Cc、Lc：安全柵到探測器之間連接電纜（或?qū)Ь€）允許總的最大分布電容和電感；Uo：安全柵的最高輸出電壓；Io：安全柵的最大輸出電流；Po：安全柵的最大輸出功率；Lo：安全柵允許的最大外部電感；Co：安全柵允許的最大外部電容；Ui：消火栓按鈕的最高輸入電壓；Ii：消火栓按鈕的最大輸入電流；Pi：消火栓按鈕的最大輸入功率；Li：消火栓按鈕的最大內部電感；Ci：消火栓按鈕的最大內部電容。
符號詳細意義見GB3836.4-2010《爆炸性氣體環境用電氣設備第4部分：本質安全型“i”保護的設備》標準。

注意事項

若每個回路中有多只安全柵時，安全柵必須在輸入端并接，禁止級聯使用。
靜電危險，清潔時須用擰干的濕布擦拭。
