消防設備電源監控系統
系統概述
近年來由于火災發生時各類消防設備供電系統異常等原因不能正常投入消防滅火運行而造成重大人員財產損失的火災案例屢見不鮮，為了確保建筑物中的火災報警系統、消防聯動控制系統及其相關的被控設備（消防水泵、排煙風機等）在火災發生時不會因?yàn)楣╇娤到y(tǒng)異常而導致這些消防設備不能投入到防災、減災運行的事故發生，北大青鳥環宇消防設備股份有限公司嚴格遵照國標《GB 28184-2011消防設備電源監控系統》研制開發了JBF-PWMS型消防設備電源監控系統。該系統可以實時監測各類消防設備提供電能的供電系統的工作狀態。當供電系統出現故障時進行報警，便于維護人員及早處置，確保險情發生時消防設備不會因?yàn)楣╇姰惓６荒芡度胝＿\(yùn)行。

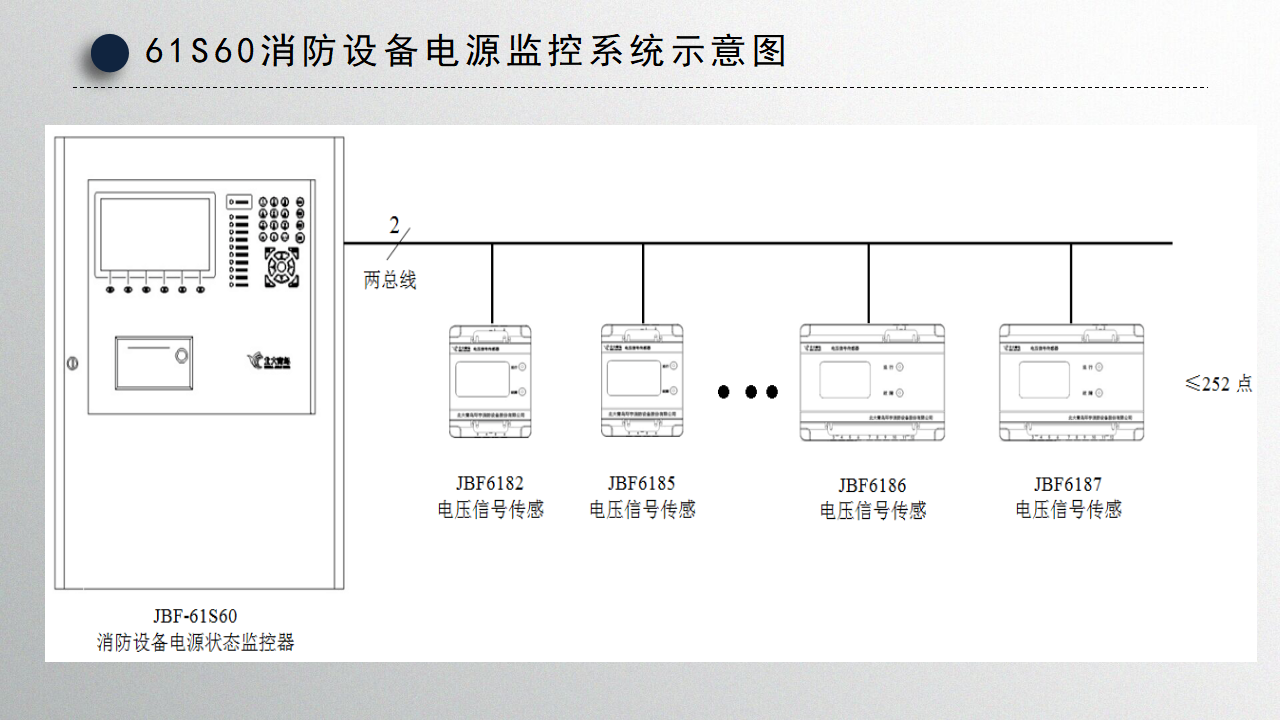

北大青鳥JBF-PWMS型消防設備電源監控系統由消防設備電源狀態監控器、電壓信號傳感器、電壓/電流信號傳感器等設備組成。本系統可以對消防設備的供電系統進行實時監測，從而判斷為消防設備提供電能的系統是否存在供電中斷、過壓、欠壓、過流、缺相、錯相等故障。當消防設備電源發生故障時監控系統能快速響應，發出聲光報警信號，并記錄故障的部位、類型和時間。
功能特點
（1）全兩總線通訊、供電工作方式 ；單回路252點；
（2）回路線采用RVS-2×1.5mm2雙絞線即可實現1000米的傳輸距離；
（3）大容量歷史記錄存儲功能，信息存儲容量可達100000條；
（4）具有RS232/USB等通訊端口，便于各種數據的傳輸與存儲；
（5）具備聯網端口，與11SF主機聯網最多支持99臺；
（6）具有在線重設現場傳感器地址功能；
（7）實時在線查詢傳感器所監測電壓、電流等數據信息的功能；
主要功能
（1）過壓故障報警：被監測電源電壓值大于額定電壓的110%；
（2）欠壓故障報警：被監測電源電壓值小于額定電壓的85%；
（3）供電中斷故障報警：被監測電源電壓值為0V或是與傳感器間的連線斷開；
（4）錯相故障報警：接入傳感器的A、B、C三相的順序與被監測線路的A、B、C三相順序不一致；
（5）缺相故障報警：三相三線或是三相四線傳感器少接入（或斷開） 一路（A、B、C）相線；
（6）監控器能實時接收傳感器采集到的消防設備主電源和備用電源的電壓、電流信號，當消防設備電源發生過壓、欠壓、缺相、錯相 、供電中斷、電流過載等供電故障時能在100秒內發出聲、光報警信號。

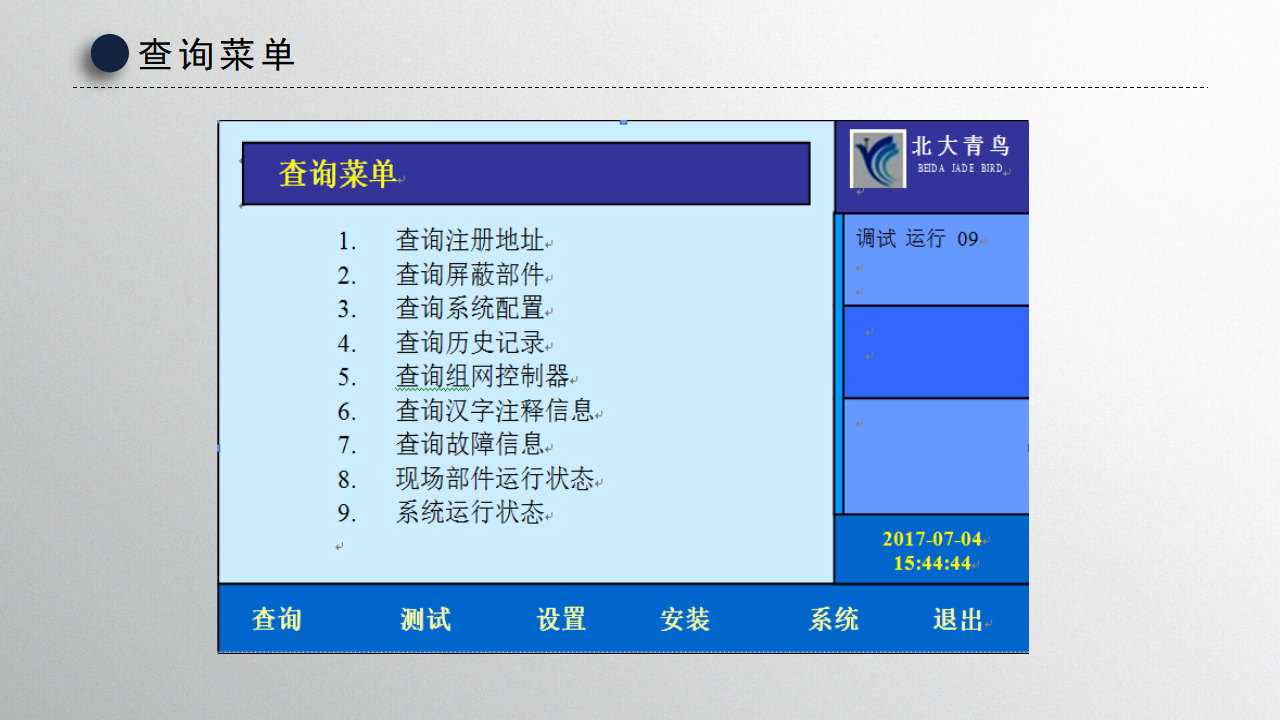

功能菜單介紹
