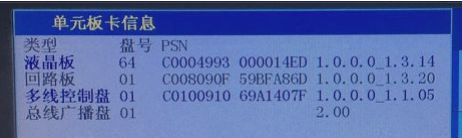

1. 本次升級涉及 11SF 標配控制器顯示盤及回路板：
升級版本
2. 本次版本升級增加功能內容：
?
緊急廣播類型設備定義在 HY5723D 分區按鍵上啟動后自動啟動應
急音頻；
? 跨機共用同一臺 HY5723D 時，取消增加聯動模塊即可滿足自動啟
動應急音頻及觸發輪響的功能；
? 當分區數量超過 30 路時，使用
總線盤代替 HY5723D 按鍵盤功能；
A. 環境定義：廣播模塊及 HY5723D 都在一臺控制器使用且廣播分區
小于 30 路；
使用樣例內容：
? 控制器自動登記后，查詢
輸入輸出模塊及聲光登記類型為“輸入
輸出模塊”類型。手動將 1-147 號和 1-192 號輸入輸出模塊定義
為緊急廣播、1-141 號輸入輸出模塊和 1-198 號聲光定義為警報。
編寫聯動程序使用 4-200 號手報啟動以上四個設備，并且編寫
Y(233-1)=(1-147)/ Y(233-30)=(1-192)，將緊急廣播模塊類型的
設備定義在 HY5723D 的按鍵上；? 聯動啟動兩種設備類型控制器自動觸發輪響功能，此時會先啟動
警報類型的設備，達到設置的輪響時間后自動切換啟動緊急廣播
模塊類型的設備并自動啟動音源；
B. 環境定義：廣播模塊及 HY5723D 都在一臺控制器使用但廣播分區
大于 30 路；
使用樣例內容：
? 當廣播分區超過 30 個分區時，可以使用總線盤來擴展按鍵。但總
線盤按鍵必須與廣播盤按鍵對應才行。如果只將廣播模塊定義到
總線盤上，啟動模塊后，應急廣播不會自動啟動。通過編寫兩條
程序即可滿足按下總線盤按鍵應急廣播自啟動的情況。
? 編寫程序舉例：如主機上有 31 個廣播模塊，每個
廣播模塊單獨一
個分區。此時 HY5723D 上的 30 個按鍵已不能滿足分區的個數。多
出來的廣播模塊地址為 1-192。此時可以編寫 Y（233-31）
=
（1-192）、
Y（201-1）=（1-192）即：將 192#緊急廣播模塊定義兩次，雖然
廣播主機按鍵只有 30 路實體按鍵但主機認為一個廣播盤 HY5723D
與總線盤一致有 90 路按鍵。其中 233-31 地址的編程作用就是自
動啟動應急廣播，只要廣播模塊地址編寫過 233 回路的程序就能
滿足自動啟動應急廣播的功能?？偩€盤 201-1 的編程作用就是給
廣播模塊一個實體分區按鍵，按鍵可以隨意設置；
? 但如果只編寫 Y（201-1）=（1-192）這一條程序的話，不能實現
自動啟動應急廣播的功能；切記！?。?/div>
? 如果只編寫 Y（233-31）=（1-192）這一條程序的話，可以實現自動啟動應急廣播的功能，只是沒有實體按鍵而已！所以如果控
制器上沒有總線盤并且廣播分區數量超過了 30 路的情況下可以
通過編程實現自動啟動應急廣播的功能！
? 不超過 30 個按鍵情況一致；
C. 環境定義：廣播模塊及 HY5723D 不在一臺控制器使用且廣播分區
小于 30 路；
? 跨機共用同一臺 HY5723D 時，不在增加聯動模塊即可滿足自動啟
動應急音頻及觸發輪響的功能；程序舉例：Y（233-1）=（2-1-192）
使用樣例內容：
? 聯動啟動兩種設備類型控制器自動觸發輪響功能，此時會先啟動
警報類型的設備，達到設置的輪響時間后自動切換啟動緊急廣播
模塊類型的設備并自動啟動音源；
D. 環境定義：廣播模塊及 HY5723D 不在一臺控制器使用且廣播分區
大于 30 路；
? 測試與單機超過 30 個按鍵的設置一致，只是在編程時需要增加機
器號即可；編寫程序舉例：Y（233-31）=（2-1-192）、Y（201-1）
=（2-1-192）
E. 手動啟動單一設備情況：
? 手動啟動單一設備如：手動啟動 1-147 號或 1-192 號設備（啟動#p#分頁標題#e#
方式為手動輸入回路號-地址號啟動、手動按 HY5723D 定義的按
鍵），不會觸發輪響功能；手動啟動 1-141 號或 1-198 號設備，不
會觸發輪響功能；? 手動啟動兩種類型設備觸發輪響功能：手動啟動 1-147 號和 1-198
號設備，控制器自動觸發輪響功能，此時會先啟動警報類型的設
備，達到設置的輪響時間后自動切換啟動緊急廣播模塊類型的設
備并自動啟動音源；
3. 使用壁掛廣播系統時，直接使用模塊輸出控制音源的輪響；
使用樣例內容：

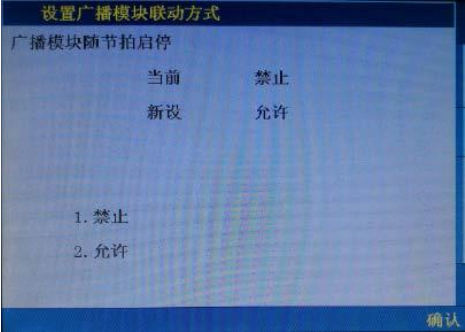

? 新增廣播模塊隨輪響節拍啟停（允許、禁止）的功能，該功能就

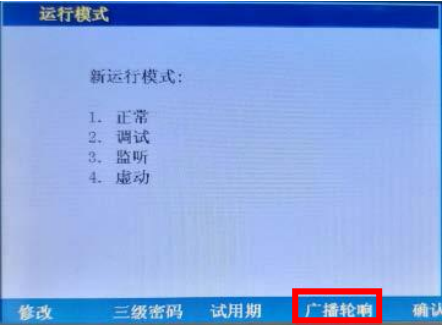

時間輸入。功能菜單在“運行模式”菜單中，如下圖紅色框圖：
? 該功能默認為禁止；
? 設置為禁止時，模塊輸出一直處于打開狀態，由控制器控制音頻
啟停；
? 設置為允許時，模塊輸出啟停與輪響節奏一致；
? 通過模塊控制壁掛廣播主機功能，是本次版本新加功能“廣播模
塊隨輪響節拍啟停”。通過該功能的設置可以實現輸入輸出模塊按
照輪響節拍輸出 24v 電源實現控制壁掛廣播主機的啟停；
技術支持部
2019.1.24
