您在安裝使用前請詳細閱讀本說明書，嚴格按照說明書中的要求由持有上崗證的專業人員進行安裝調試、維修保養，并按消防規定時間定期檢查維護，否則將影響卷簾的正常使用壽命及卷簾升降的平穩性，若有疑問，請與我公司聯系。
    安全注意事項：

21. 防火卷簾控制器應垂直安裝，并要可靠接地。
21. 供電外接電源線截面面積不小于1.5平方毫米，并按建筑電氣施工標準布線安裝；
21. 嚴禁將本機安裝在易燃易爆物品的區域內；
21. 由于本控制器是電子產品，調試完畢后就關好控制器的面板。
21. 特別注意防潮濕、雨淋，避免防火卷簾控制器電氣短路而損壞。
21. 限位開關沒有調整以前，在無人監控狀態下，電控箱不能處于通電狀態。電控箱正式投入運行后每月應至少進行一次檢查。如系統不能正常工作，請參見附二故障分析及排除。


序  言
本公司根據現行防火控制規范和相關標準，研制開發出FJK-S(F)F(D)-PL系列防火卷簾控制器。采用單片機微電腦控制技術，集多種功能于一體，通過精心設計制造出具有功能齊全、質量穩定可靠的產品。本產品根據GA386-2002標準進行設計生產，可與消防中心聯動控制。
一、使用須知：

1. 環境溫度應低于55℃，濕度應小于95%(40℃)；
2. 電源：三相四線制電源：AC380V±10%，50Hz；
3. 控制制負載功率：≤1.0KW。
4. 嚴禁卷簾下站人，堆放物品。
5. 防火型卷簾控制器，必須有專人負責管理，定期進行各種維護。

二、使用說明：
1、具備相序自動檢測、防反轉、缺相、過流功能，本控制器具備完善的保護程序，提供全面保護。
2、 高智能，中停位置和中停時間自動設定。
3、 內置上行、停止、下行調試開關，調試更加方便。
4、 更加完善的自動逃生功能：
控制器接收指令后，卷簾門自動下行以阻斷火源，同時按鈕盒上的紅色(逃生)指示燈亮，只需按動現場按鈕盒上的任意鍵，即可輕松逃生：
a.如此時卷簾處于中停位置以上，卷簾立即停止，停留預設的中停時間后自動下行到底。
b.如此時卷簾處于中停位置以下，卷簾立即由下行轉為上行，上行至中停位置自動停止，停留預設的中停時間后再自動下行到底。
c.如卷簾門已關到底位，則自動上行到中停位置，停留預設的中停時間后再自動下行到底。
注：中停時間默認值為40秒，也可按第2.10條重新設置。
5、機械式鎖盒和電子式按鈕盒可通用。
機械式按鈕盒上配有小機械鎖，在非火警狀態下，只有用鑰匙打開按鈕盒，按鈕才有效，以防無關人員啟動卷簾。這種設置可防止人為誤動，但也影響了火場逃生和火警時的人工手動操作。
電子式按鈕鎖盒上也配有小機械鎖，在非火警狀態下，只有用鑰匙打開電子鎖，按鈕才有效，但在火警狀態下，電子鎖自動打開，并且按鈕盒上的紅色火警指示燈亮，提示困在火災區內的人員，迅速的找到逃生按鈕進行逃生。
6、提供A、B、C三種運行方式，滿足各類現場環境要求：
方式A（一步降）：控制主機接收到聯動信號后，自動運行到底。（方式A為出廠默認設置： K1、K2、K3均為OFF），用于防火分隔的防火卷簾。
方式B（二步降，中停受控）：控制主機接收到聯動半降信號后，自動運行至中停位置；接收到聯動全降信號后，自動運行到底。（設置：K1為OFF、K2為ON、K3為OFF）用于疏散通道的防火卷簾（配雙輸入、輸出模塊）。
方式C（二步降，自動中停）：控制主機接收到聯動下降信號后，自動運行至中停位置，停留預定的中停逃生時間，然后自動下行到底。（設置：K1為OFF、K2為OFF、K3為ON）用于疏散通道的防火卷簾（配單輸入、輸出模塊）。
7、 在安裝調試控制器之前，請先檢查控制器的型號是否相符，電控箱外殼、里面的器件在運輸時是否有損壞、松脫，確認一切正常后方可安裝。
8、為了您的安全，請在安裝時先關掉總電源開關，再依據附一的接線圖進行接線，要了解每個接線端子的作用，一定要把三相四線制電源的零線接到N接線端子上，并確保接線無誤。#p#分頁標題#e#
9、手動按鈕盒接線：
本控制器可接入傳統機械式按鈕或電子式按鈕：
傳統機械式按鈕：將公共、下行、上行、停止線分別接入7、8、9、10端子即可。
電子式按鈕：增加解鎖信號線，接入11端子。
10、 聯動信號接線：
建議接入聯動無源信號：
半降：將無源信號接入12、13端子；全降：無源信號接入14、15端子。
如需接聯動有源信號：
半降：請把有源“+”端接12端子，“-”接16端子；全降：請把“+”端接入15端子，“-”接16端子，注意“+”、“-”端不要接反。
11、上限位、下限位接線：
將上限位、下限位、公共線分別接入4、5、6端子。上、下限位線不能接反，接線完成后應將卷簾置于中間位置進行調試，使電機在上限位、下限位能準確停止（詳見防火電機限位器調試）
如電機有熱保護裝置，只須將熱保護裝置串聯接入6號端子的公共線即可。
12、 控制箱電源：
檢查進線電源，確保正常。打開控制箱里面的空氣開關，面板“電源”指示燈亮。如控制箱面板“正常”指示燈閃爍，喇叭鳴叫，則可能為電源相序不正確或缺相：先把三相電源調換任意二相，如故障不消除，則檢查電源是否缺相。
13、電機電源：
接通電源前，將卷簾置于門洞中間位置，通過控制箱內主板右邊的調試按鍵或現場手動按鍵進行上行、下行、停止測試。如上行和下行反向，只需將電機電源的任意兩根相線調換即可。
14、手動按鈕，上、下限位測試：
手動按“下”按鈕，門下行，當控制箱收到下限位信號（卷簾到底）后，自動停止，2、3端子輸出無源閉合信號，控制板上的底位指示燈(LD0)亮。
手動按“上”按鈕門上行，控制箱收到上限位信號（卷簾到頂）后，自動停止。
15、 對所有聯動、輸入、輸出及反饋功能進行全面測試。
確認所有接線正常后，必須對所有聯動、輸入、輸出及反饋功能進行全面測試。本控制器建議接入聯動無源常開信號：可以用短接的方法模擬；（半降）：12、13端子短接；（全降）：14、15端子短接。
控制箱收到聯動火警信號后，自動運行，同時要檢查輸出及反饋信號。
聯動、輸入、輸出及反饋功能全部正常后，要對中停位置和中停時間進行測試。
請注意：本智能控制器會對中停位置和中停時間進行自動設定，可以為安裝調試節約大量時間，但安裝完畢后進行復核是必須的，如發現不符合規范要求，則按第2.10進行重新設置即可。
16、中停位置、中停時間、二次中停位置、二次中停時間的重新設定：
安裝完畢后，需要對中停位置和中停時間進行測試，如發現不符合規范要求，則可以通過智能學習的方法重新確定中停位置和中停時間：
a.將門上升至上限位，再把開關K1拔到“ON”，系統進入學習狀態（K1為學習開關）：
b.按下行按鈕，門下行，當門下行到中停位置時(大概離地面1.8米)，按停止按鈕，門停止，停止的同時開始計時，當達到所需中停時間（根據需要疏散的人員多少確定中停時間，相關規范規定為30s至300s）時，再按下行按鈕，卷簾自動下行到下限位而停止。通過以上方法，確定了中停位置和中停時間。
c.再按上行按鈕，門上行，當門上行到二次中停位置時(大概離地面1.8米)，按停止按鈕，門停止，停止時開始計時，當達到所需二次中停時間（根據需要疏散的人員多少確定中停時間，相關規范規定為30s至300s）時，再按上行按鈕，門自動上行到上限位而停止。通過以上方法，確定了二次中停位置和二次中停時間。
d.把K1拔到OFF退出學習，重新測試中停位置和中停時間，直到符合要求。

附一：接線圖：

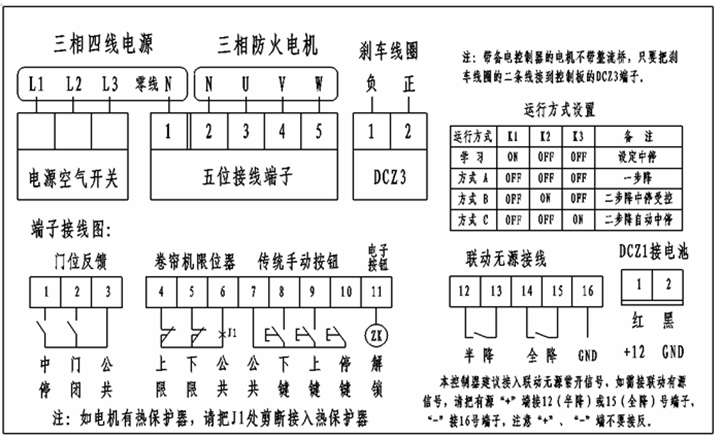

PL-A型防火卷簾控制器接線圖：

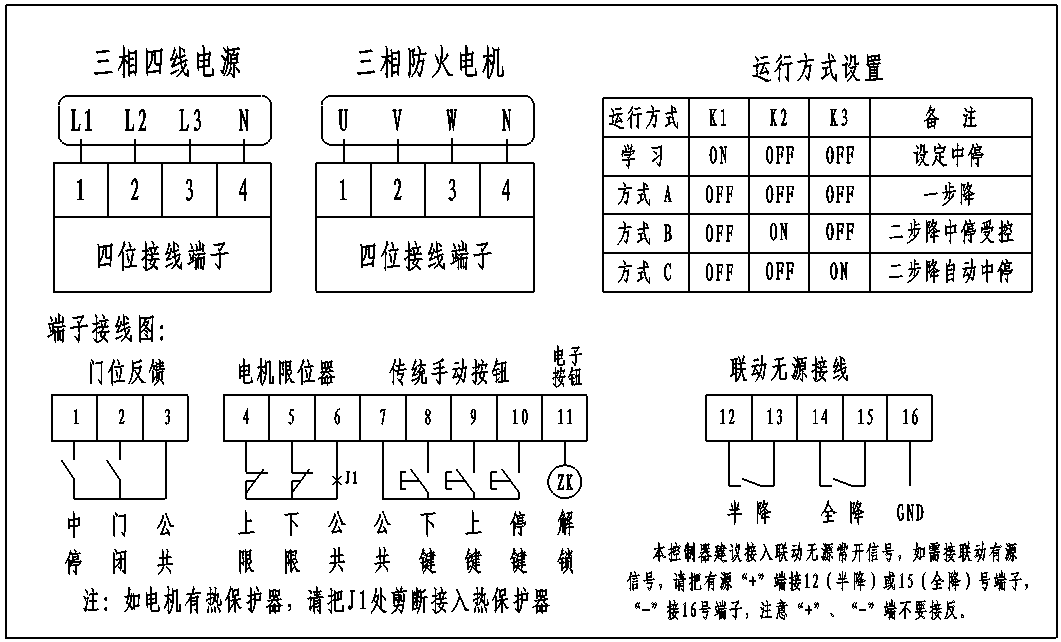

PL-B型防火卷簾控制器接線圖


PL-C型防火卷簾控制器（386）接線圖

#p#分頁標題#e#

附二：故障分析及排除：

故障現象	可能的故障原因
接通電源就出現報警聲（救護車聲），正常指示燈閃爍	1、B型：只要按動相序開關就可以調換相序， A、C型請斷開電源，通過調換空氣開關下端子任意兩根相線可調換電源相序； 2、三相進線有缺相故障。
接通電源后正常指示燈指示正常，操作按鈕無動作	1、按鈕盒上、停、下按鈕都為常開觸點，錯接成常閉觸點； 2、限位開關掉線或錯接常開觸點。
操作上行鍵下行燈亮，操作下行鍵上行燈亮	按鈕開關上行、下行線接反。
操作上行和下行鍵，指示燈正常，但電機反向運行	電機三相相序接錯，對調電機三相進線中的任意二相。
操作上行或下行鍵只能單向運行	1、不能運行方向的限位開關接線有開路現象；2、電機限位開關不通。 3、按鈕盒的公共線接錯。
電機運行到上限位或下限位后停機，再操作其它按鈕無動作	限位開關公共線接錯，把上限或下限線當成公共線
電機能正常運行，在上、下限位能停止，但在上限位時主控制板上的底位指示燈亮	電機上、下限位線接反，同時電機三相相序接錯（對調電機三相進線中的任意二相可調換相序）。
電機有嗡嗡聲但不運轉	1、電源電壓過低，電機堵轉；2、負載過重，電機堵轉 3、硅橋損壞，造成離合器打不開；4、電機缺相。5、機械滯卡。
