消防線型光束探測器安裝調試說明
探測器與反光板安裝完成之后，進入調試模式，此時調試指示燈為頻閃狀態，微調水平和豎直調節旋鈕，當探測器調到越接近合適值時，調試指示燈閃爍頻率越快，當調至合適范圍時，調試指示燈常亮，此時停止調節旋鈕，長按調試指示燈退出調試模式.
消防線型光束探測器安裝調試說明

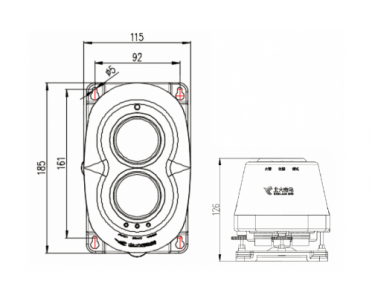

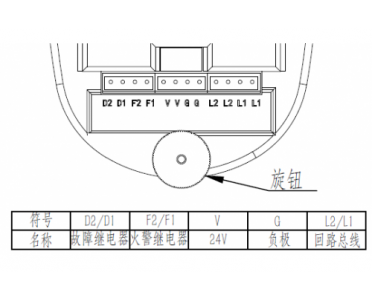

接線端子示意圖如下：
采用FA-E編碼器進行編碼，設置功能說明：
- 寫入205：火警輸出方式為保持型。
- 寫入206：火警輸出方式為非保持型。
- 寫入207：火警時有聲音提示。
- 寫入208：火警時無聲音提示。
- 注意事項：
A、探測器正常工作需要穩固的安裝面，不應安裝到受周圍機械振動干擾較大的表面。
B、探測器安裝時應防止太陽光、鹵素?zé)艄獾葟?qiáng)光源直接照射接收器。光源路徑與探測器光路夾角應大于5°。
C、探測器光路需要暢通無阻且光路周圍1m范圍內不應有固定或移動物體。
D、探測器不應安裝到存在大量粉塵或水蒸氣的場所。
E、探測器安裝距側面墻和天花板均需大于0.5M。
E、探測器安裝之前應確定好自己的地址，防止出現重碼的現象。
- 反光板安裝：
4382A安裝完成后，通入24V，按”調試指示燈”導光柱，長按輸入第一位密碼，松開后再次長按輸入第二位密碼，密碼輸入完成之后，激光模組發出紅色激光，如下圖:
此時，調節水平和豎直調節旋鈕，盡量使紅外處于水平狀態，將反光板安裝至激光模組定位位置.
注:1.調試密碼默認為11，輸入時，以長按”調試指示燈”導光柱時蜂鳴器提示音為密碼值，即蜂鳴器響X聲代表輸入的數值X。
2.探測器與反光板安裝距離在5m~50m之間時，需要使用2塊反光板。安裝距離在50m~100m之間時，需要使用4塊反光板。反光板組合使用時應當擺放緊密，反光板之間不應留有空隙。
探測器與反光板安裝完成之后，進入調試模式，此時調試指示燈為頻閃狀態，微調水平和豎直調節旋鈕，當探測器調到越接近合適值時，調試指示燈閃爍頻率越快，當調至合適范圍時，調試指示燈常亮，此時停止調節旋鈕，長按調試指示燈退出調試模式.
注:1.在調節過程中，激光模組光斑會出現不停留在反光板上的情況，此情況為正常狀態，繼續調節至調試指示燈為常亮狀態即可.
2.在調節至調試指示燈常亮狀態后，15秒內無任何操作則探測器保存各項參數，自動退出調試模式.
肇慶青鳥消防技術支持部 20180323
