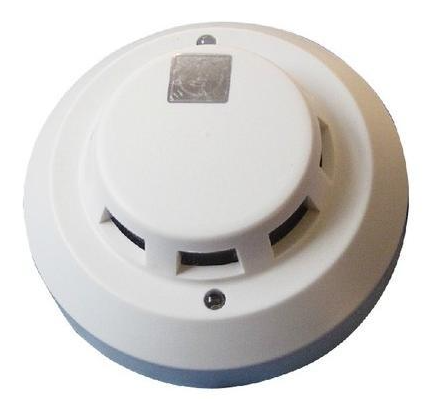

北大青鳥消防測量人工煤氣的點型
可燃?xì)怏w探測報警系統（JTQ-JBF5101CO)
JTQ-JBF5101CO 測量人工煤氣的點型可燃?xì)怏w探測報警系統
使用說明書
1、 概述
1.1、產品特點
? 內置微處理器，性能穩定。
? 采用 SMT 表面貼裝工藝，可靠性高，一致性好。
? 采用國外進口電化學氣敏元件。
? 探測器具有靈敏度高、可靠性好、對溫濕度的感度小等優點。
? 電子編碼方式，可通過專用電子編碼器編址。
1.2、主要用途及適用范圍
? JTQ-JBF5101CO 可燃?xì)怏w探測報警系統，應用于可燃?xì)怏w報警系統中，可配合
青鳥消防燃?xì)?/div>
系列控制器使用。
? 應用設計遵照測量人工煤氣的點型可燃?xì)怏w探測報警系統國家標準 GB 15322.4-2003。
? 適用于室內停車場、廠房、倉庫、機房等場所對可燃?xì)怏w泄漏的安全監測。

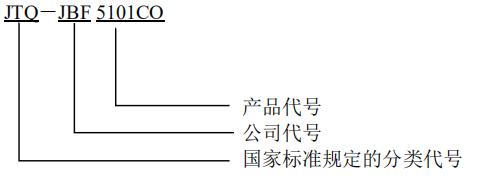

1.3、型號的組成及其代表意義
1.4、使用環境條件
工作溫度：0 ～ +55℃
貯存溫度：-25±2℃ ～ +55℃±2℃
相對濕度：≤95%RH(40±2℃)
2、 工作原理
測量人工煤氣的點型可燃?xì)怏w探測報警系統(以下簡稱燃?xì)馓綔y(cè)器)配可燃?xì)怏w探測報警系統工作，
當燃?xì)馓綔y(cè)器檢測到周?chē)h(huán)境有可燃?xì)怏w((一氧化碳)（CO）)泄漏時，通過回路總線將信號傳
到控制器，控制器分析處理數據后若達到設定報警閾值控制器會發出報警信號，同時探測器紅
燈常亮。
3、 技術特性
3.1、燃?xì)馓綔y(cè)器狀態說明：一個紅色報警指示燈，報警時，紅色常亮。一個黃綠雙色指示
燈，正常運行時，綠色閃亮。故障時，黃色常亮。
3.2、主要技術參數
|
總線電壓 |
20~28V 脈沖電壓 |
電源電壓 |
無 |
|
總線監視電流 |
≤2mA |
電源監視電流 |
無 |
|
總線報警電流 |
≤3mA |
電源報警電流 |
無 |
|
檢測氣體 |
一氧化碳（CO） |
響應時間 |
≤30S |
報警設定值 |
80×10^-6(體積分?jǐn)?shù)) |
信號傳輸 |
二總線制（信號總線 L1，L2） |
|
編碼方式 |
電子編碼 |
線制 |
二總線無極性 |
信號傳輸距離 |
1000m（2.5mm2） |
適配設備 |
JB-TB-JBF-51S40-4 可燃?xì)怏w探測報警系統
JB-TB-JBF-51S40-8 可燃?xì)怏w探測報警系統
JB-TT-JBF-51S40 可燃?xì)怏w探測報警系統
B-TG-JBF-51S40 可燃?xì)怏w探測報警系統
JB-QB-JBF-51S40 可燃?xì)怏w探測報警系統 |
|
執行標準 GB 15322.4-2003 |
傳感器使用壽命 |
5 年 |
4、 尺寸、重量

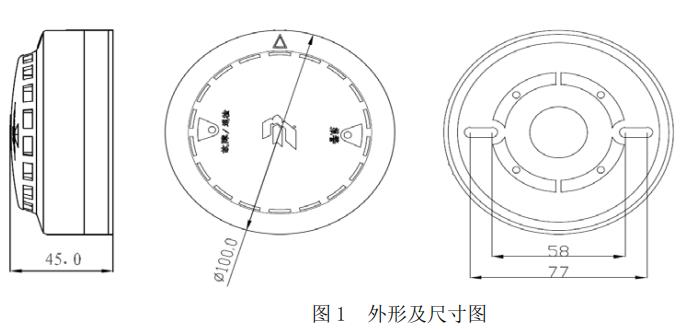

4.1、 外形及安裝尺寸（如圖 1 所示）
4.2、 重量：120g
5、 安裝、調試
探測器與控制器連線，包括 L1，L2 共 2 根，探測器的安裝應遵循以下原則：
（1）探測器應與燃?xì)庠窗惭b在同一房間內。
（2）探測器安裝位置距排風口的水平距離均應大于等于 0.5m。
（3）探測器應安裝在保護空間的中部或者頂部，或高出釋放源 0.5m～2m 的位置。
6、 編址
探測器可使用 JBF-FA-E 或 JBF6481（11S 協議）編碼器配進行編碼。
編碼器連接線分別接在探測器的 L1、L2 上即可進行編碼。
7、 故障分析與排除
|
故障現象 |
原因 |
措施 |
工作燈不 亮
（綠燈） |
控制器信號不正常 |
檢查總線連接 |
故障燈亮（黃
燈） |
1.總線信號異常 2.傳感器故障 |
1. 檢查控制器是否配套以及總線信號
2. 返修排查傳感器故障 |
8、 注意事項
1、探測器必須與控制器配套使用。
2、探測器不能跌落和震動，不能浸入水中。
3、探測器不宜安裝在溫度高、油煙大（如排油煙處）或風量流動較大的地方。
4、避免腐蝕性氣體和爆炸性氣體的存在。
5、按探測器配套底座標識連接信號總線（L1、L2），信號總線不分極性，信號總線不能
短路、斷路。
6、探測器故障燈點亮并伴有蜂鳴器響，請及時更換探測器，以免影響該區域的可燃?xì)怏w
(一氧化碳)的探測。
7、電化學傳感器不通電最大保存時間是 6 個月，請及時安裝并上電使用。探測器在正常
上電運行狀態下，傳感器使用壽命大于 5 年（通常環境，常溫、常濕度）。
